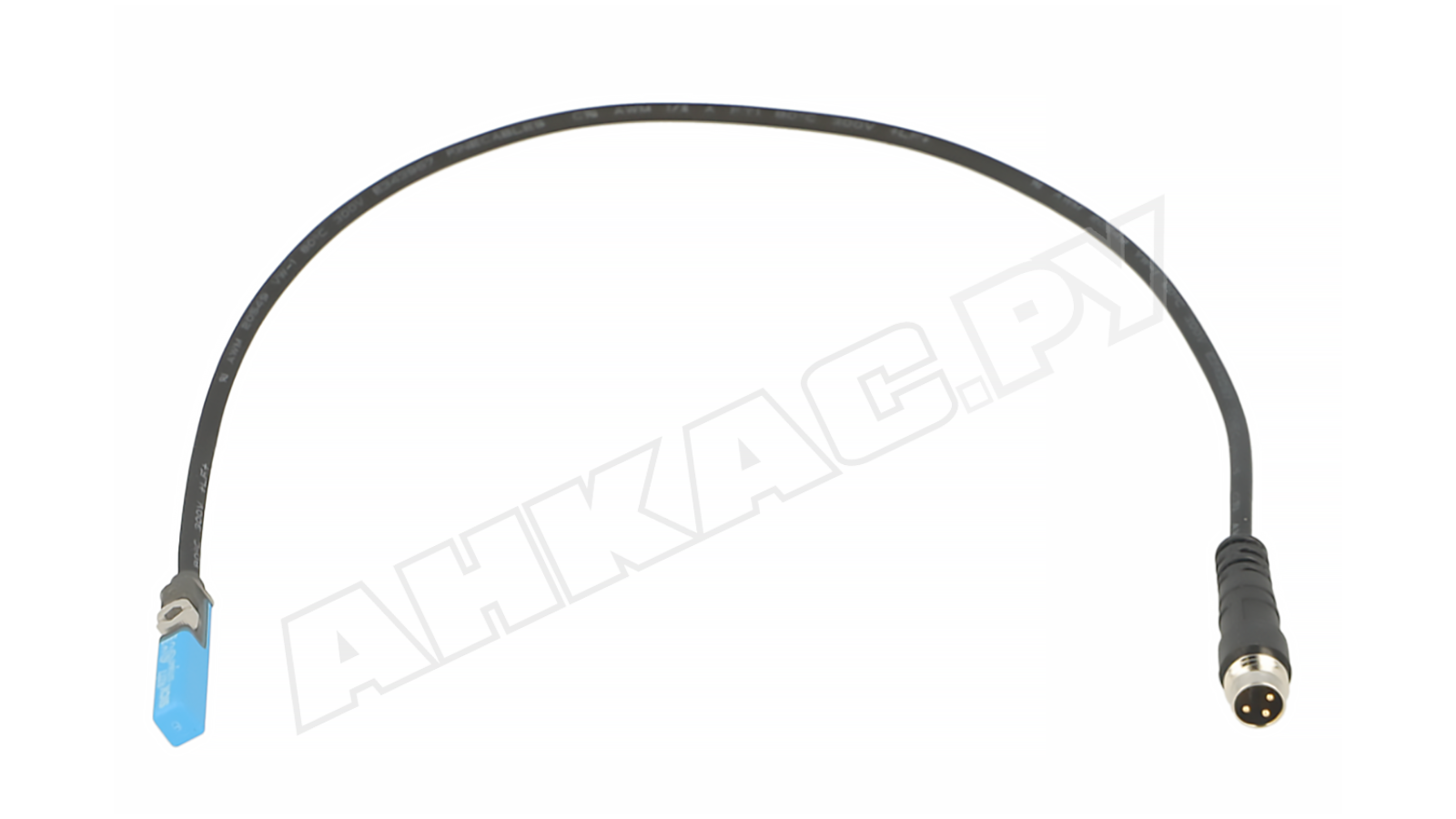

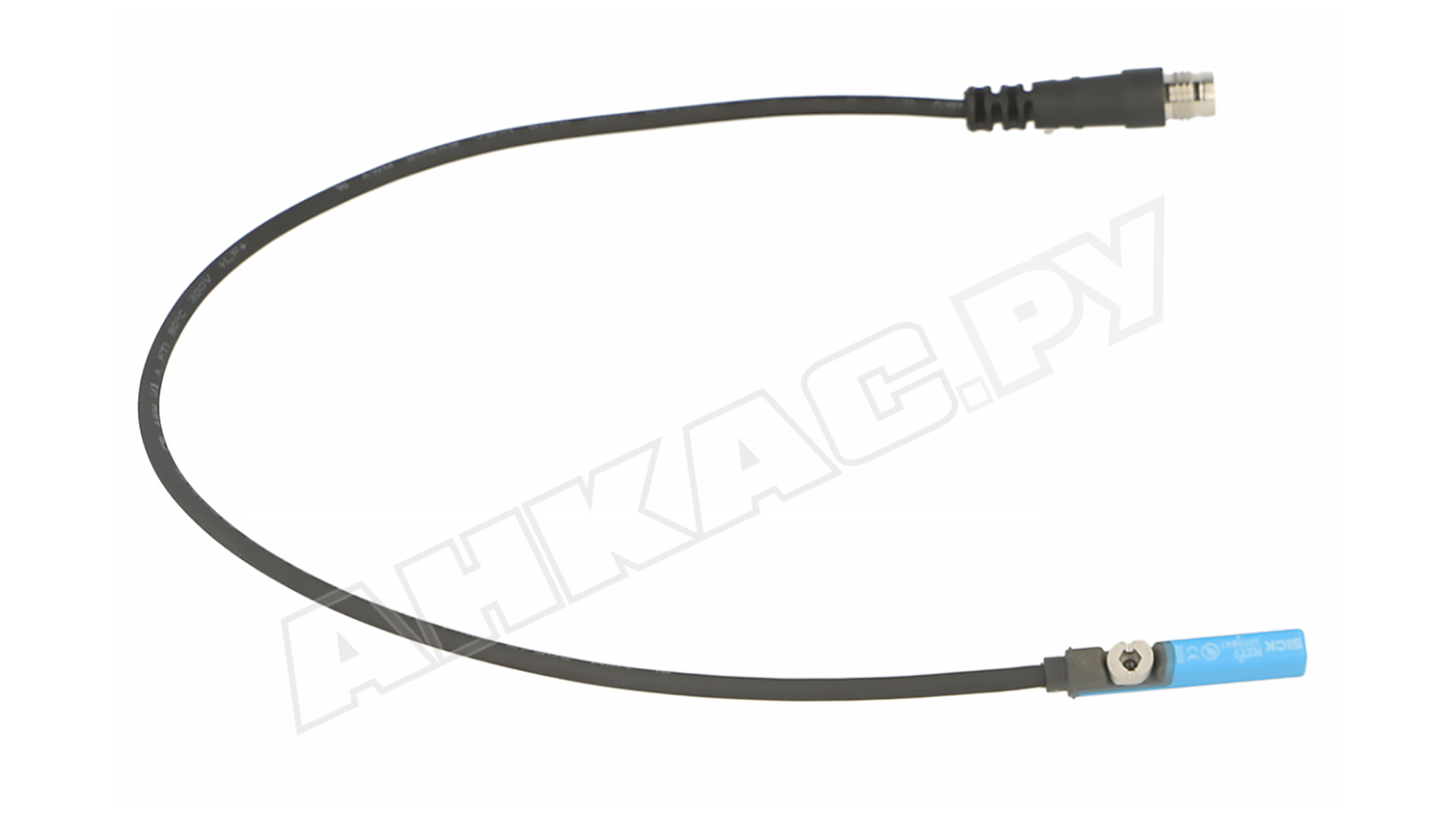

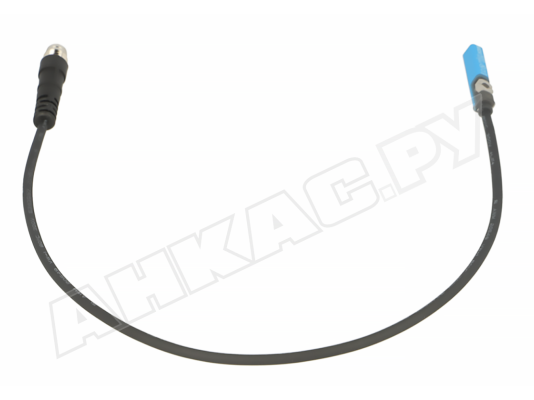

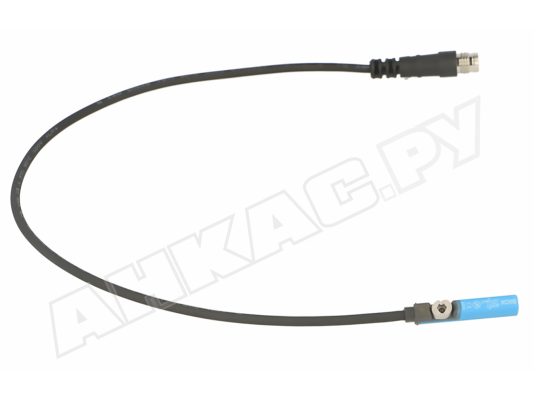

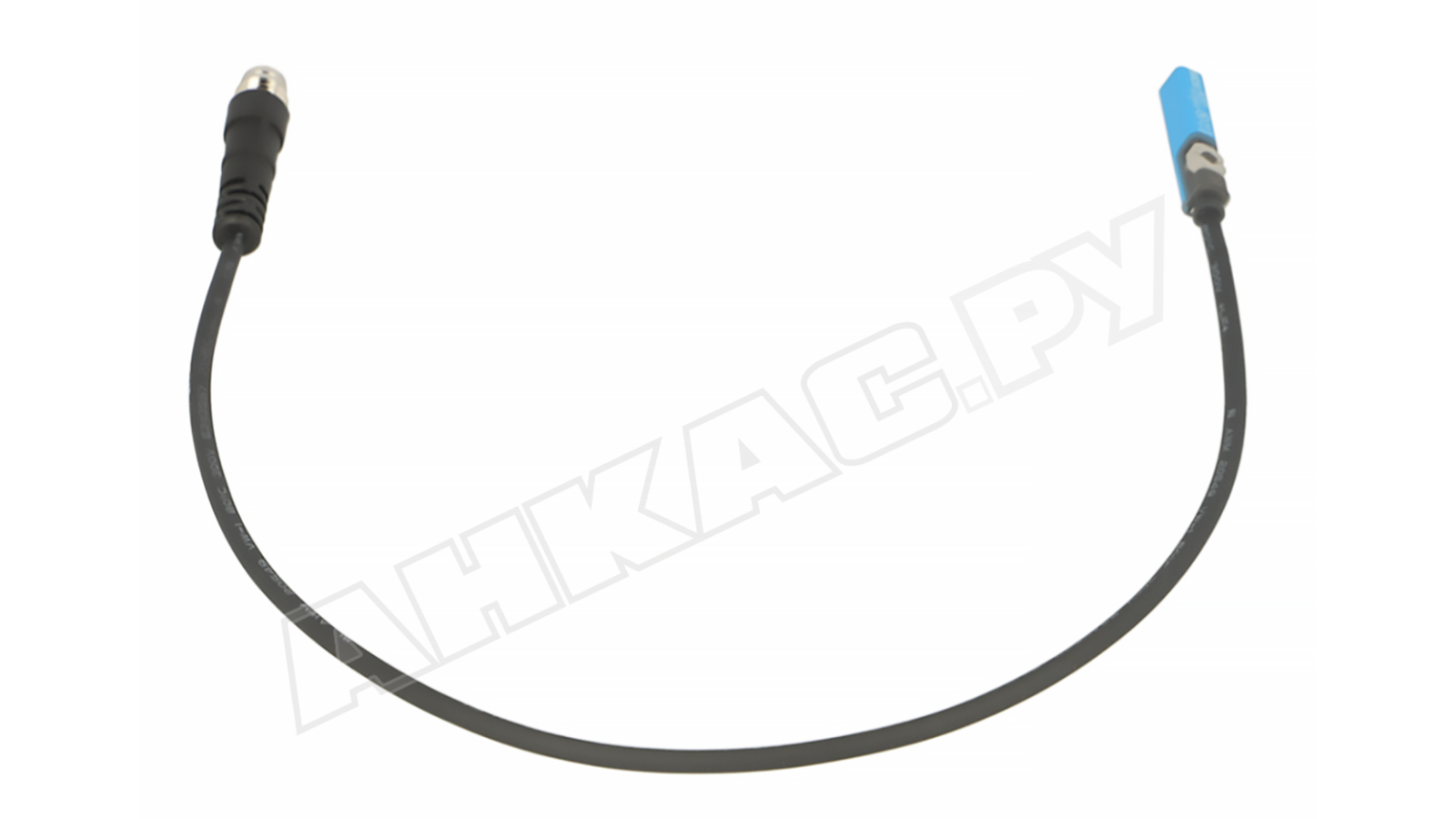

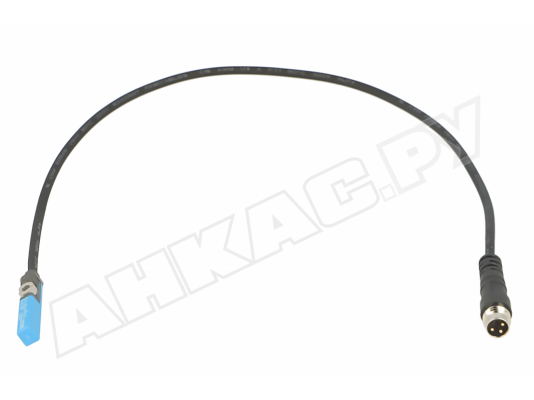

Магнитный датчик Sick RZT7-03ZRS-KP0

Магнитный датчик Sick RZT7-03ZRS-KP0, арт: 1070847 разработан для точного определения положения поршня в пневматических цилиндрах, оборудованных Т-образным пазом. Способен стабильно работать в широком диапазоне температур. Отличается внушительным рабочим ресурсом.

Основные технические характеристики и функциональные возможности

Данное устройство снабжено цилиндрическим корпусом и совместимо с Т-образными пазами, а также с адаптерами для цилиндрических корпусов. Подходит для цилиндров с профилированными или закрепленными на поршне штоками, а также для круглых цилиндров и цилиндров с пазом типа «ласточкин хвост». Датчик интегрируется с шинами SMC CDQ и ECDQ2. Длина корпуса составляет 29,5 мм.

Устройство имеет герконовый переключающий выход с частотой до 400 Гц и нормально-разомкнутую (NO) конфигурацию. Электрическое исполнение поддерживает переменный/постоянный ток и трехпроводное подключение.

Диапазон рабочего напряжения питания составляет от 5 до 30 В переменного/постоянного тока, падение напряжения не более 0,1 В. Максимальный рабочий ток составляет 500 мА (постоянный) или 300 мА (переменный), а мощность переключения – до 6 Вт. Реализована защита от обратной полярности. Датчик оснащен светодиодным индикатором состояния коммутации. Настройка устройства не предусмотрена.

Конструктивные и эксплуатационные особенности

Корпус датчика выполнен из ударопрочного термостойкого пластика. Электронные компоненты имеют степень защиты IP67 от пыли и влаги, позволяя использовать устройство в различных условиях эксплуатации. Подключение осуществляется через кабельный разъем M8 (3 контакта) с длиной кабеля 0,3 м, допускающий применение в энергоцепях. Допустимый температурный диапазон: от -30 до +80 °C.

Купить магнитный датчик можно с опциональными аксессуарами: крепежными захватами из пластика или металла для монтажа на рабочей поверхность.
