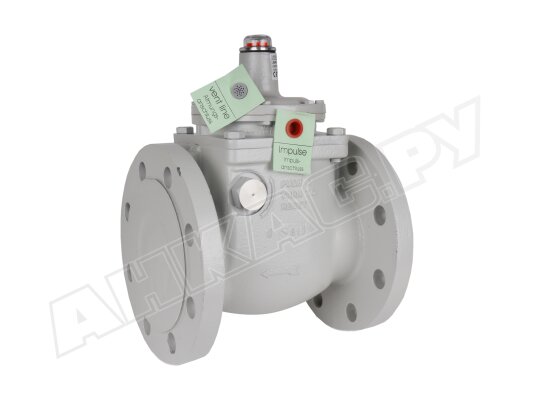

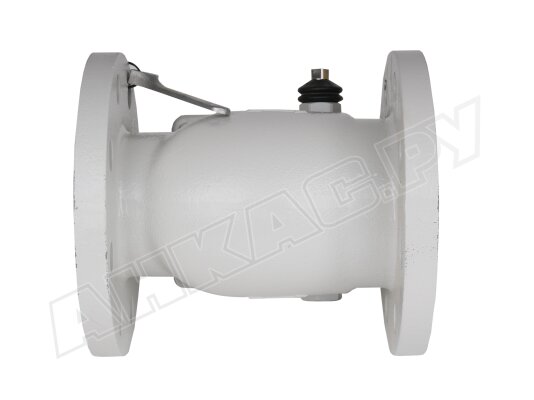

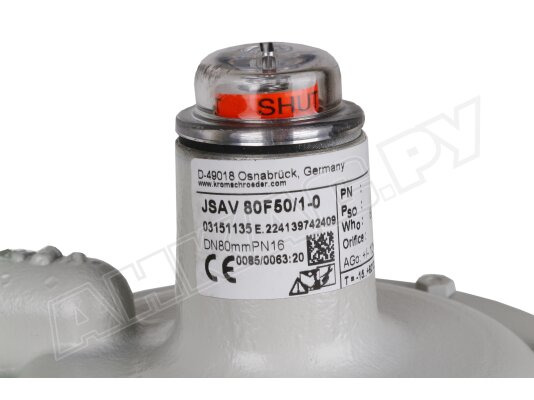

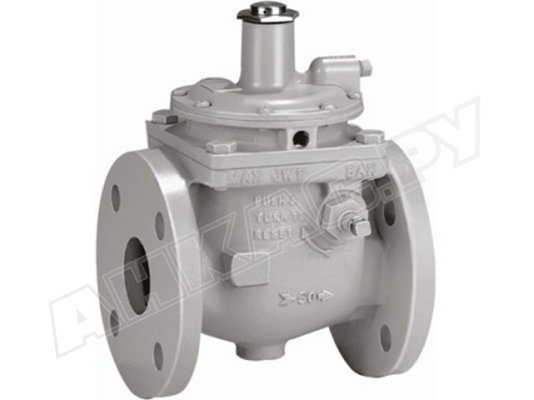

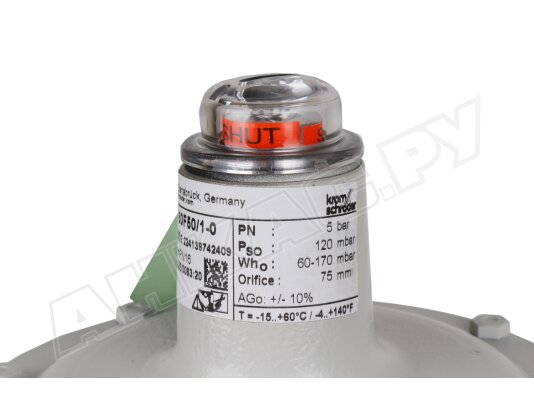

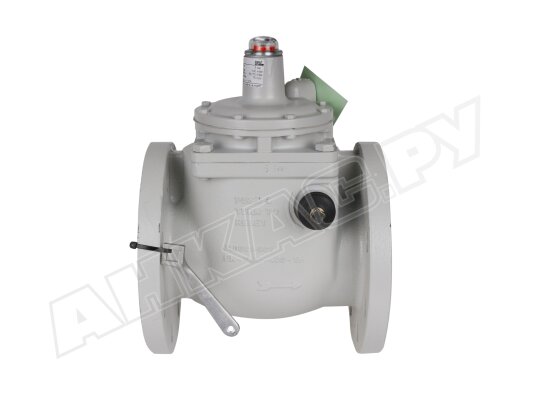

Предохранительный запорный клапан Kromschroder JSAV 80F50/1-0

Предохранительный запорный клапан Kromschroder JSAV 80F50/1-0, арт: 03151135 применяется для защиты арматуры, размещенной после регулятора, от избыточного давления газа. Автоматически прерывает подачу газа при достижении заданных параметров давления. Повторный пуск происходит после ручной деблокировки. Клапан прошел испытания, сертифицирован по EG-Baumuster.

Особенности:

• предохранительно-запорное устройство класса «А» безопасности;
• диапазон входного давления газа: от 120 до 5000 мбар;
• ручной взвод путем вытягивания крышки деблокировки,
• сбросная линия не требуется;
• нормальная работа при температурах окружающей среды от -20 до +60 °C;
• задание параметров давления срабатывания в широком диапазоне;
• минимальные потери давления;
• без точки замера давления;
• место размещения – перед регулятором давления газа.

Исполнение и монтаж

Корпус отсечного клапана изготовлен из чугуна GGG 40, шток – из нержавеющей стали, запорная тарель – из алюминия с вулканизированным резиновым уплотнением, мембрана – из бутадиен-нитрильного каучука, седло клапана – из алюминия. Соединение осуществляется на фланцы DN 80 по ISO 7005. Монтажная ориентация – вертикальная или горизонтальная (расстояние до стен/препятствий – не менее 20 мм).

Среда

Предохранительно-запорный клапан Kromschroder JSAV 80F50/1-0 применяется для природного, бытового газа, сжиженных углеводородов (газообразная фаза), биогаза (с содержанием H₂S до 0,1%), воздуха.
