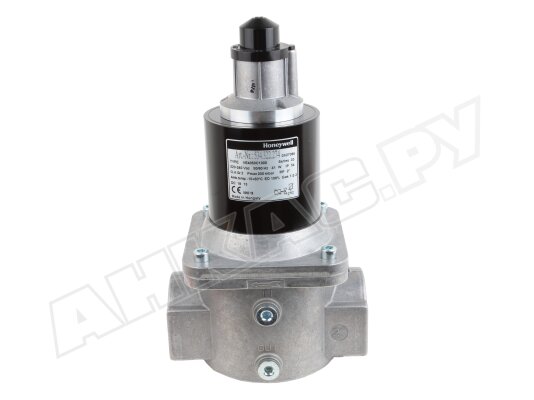

Газовый электромагнитный клапан Honeywell VE4050C1000

Газовый электромагнитный клапан Honeywell VE4050C1000 обеспечивает безопасное перекрытие газопровода при эксплуатации газовых горелок, печей, котлов и других газопотребляющих установок. Является частью системы контроля и автоматического регулирования подачи газа. Мгновенно отсекает поток, исключает утечки. Входит в серию с регулируемым максимальным расходом и постепенным настраиваемым открытием. Подходит для систем с давлением в газопроводе до 200 мбар.

Основные параметры

• Э/м клапан является нормально-закрытым класса «А». Открытое положение – при поступлении напряжения (220В, -15%, +10%) на э/м катушку, закрытое – при обесточивании. На закрытие затвора уходит не более 1 секунды.
• Заводская настройка времени открытия – около 6 сек. при пропускной способности 80% от максимальной, входном давлении 30 мбар и температуре окружающего воздуха +20°C. При других внешних температурах время открытия может отличаться от заданного в пределах ±4 сек. Время открытия можно установить в диапазоне 1-30 сек.
• Э/м клапан имеет регулируемый максимальный расход. Настройка потока осуществляется с помощью винта под крышкой корпуса (доступ сверху). Предохранительно-запорное устройство подходит для работы с природным газом, пропаном, воздухом. По запросу доступна версия для биогаза.

Конструкция и монтаж

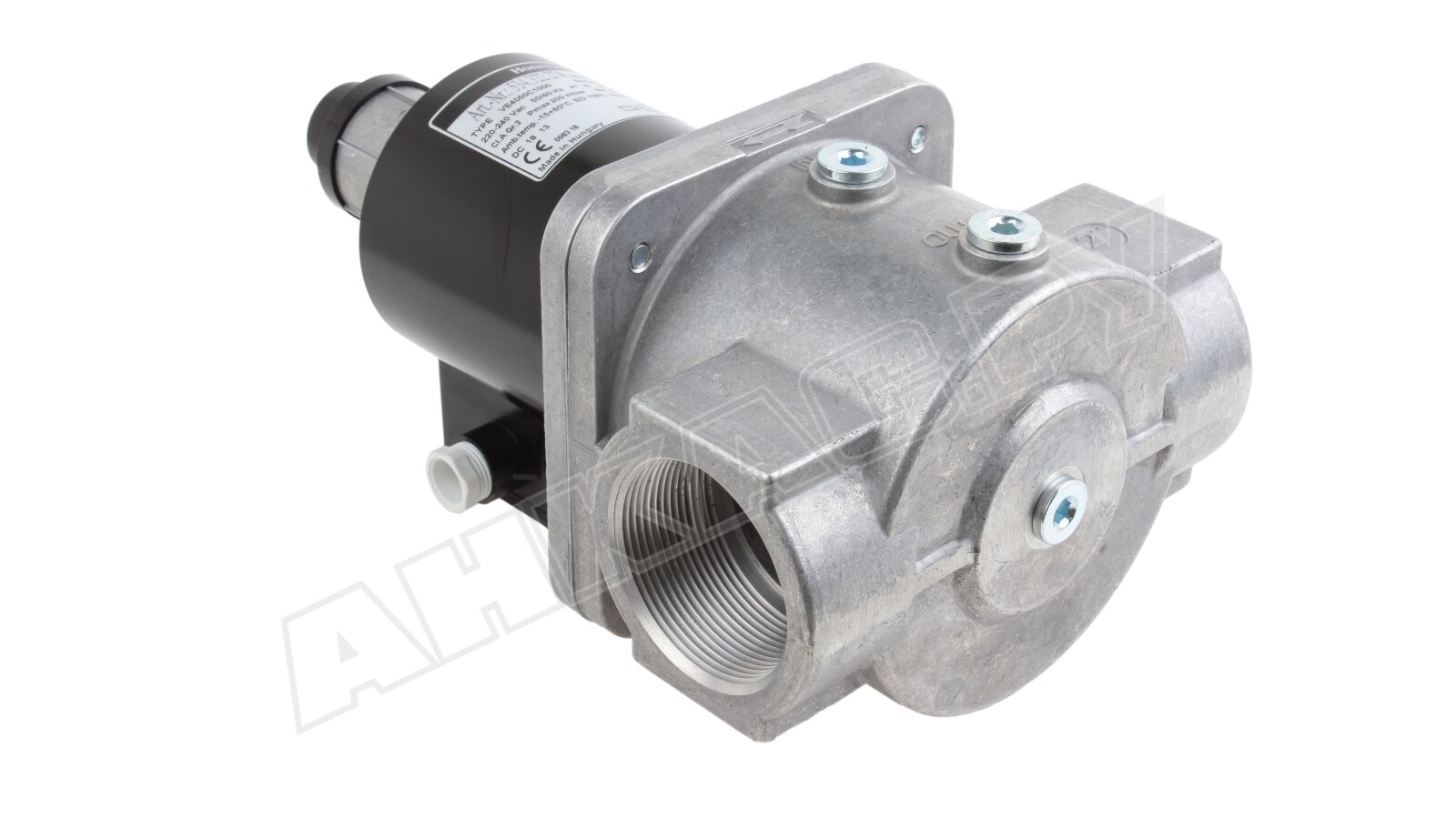

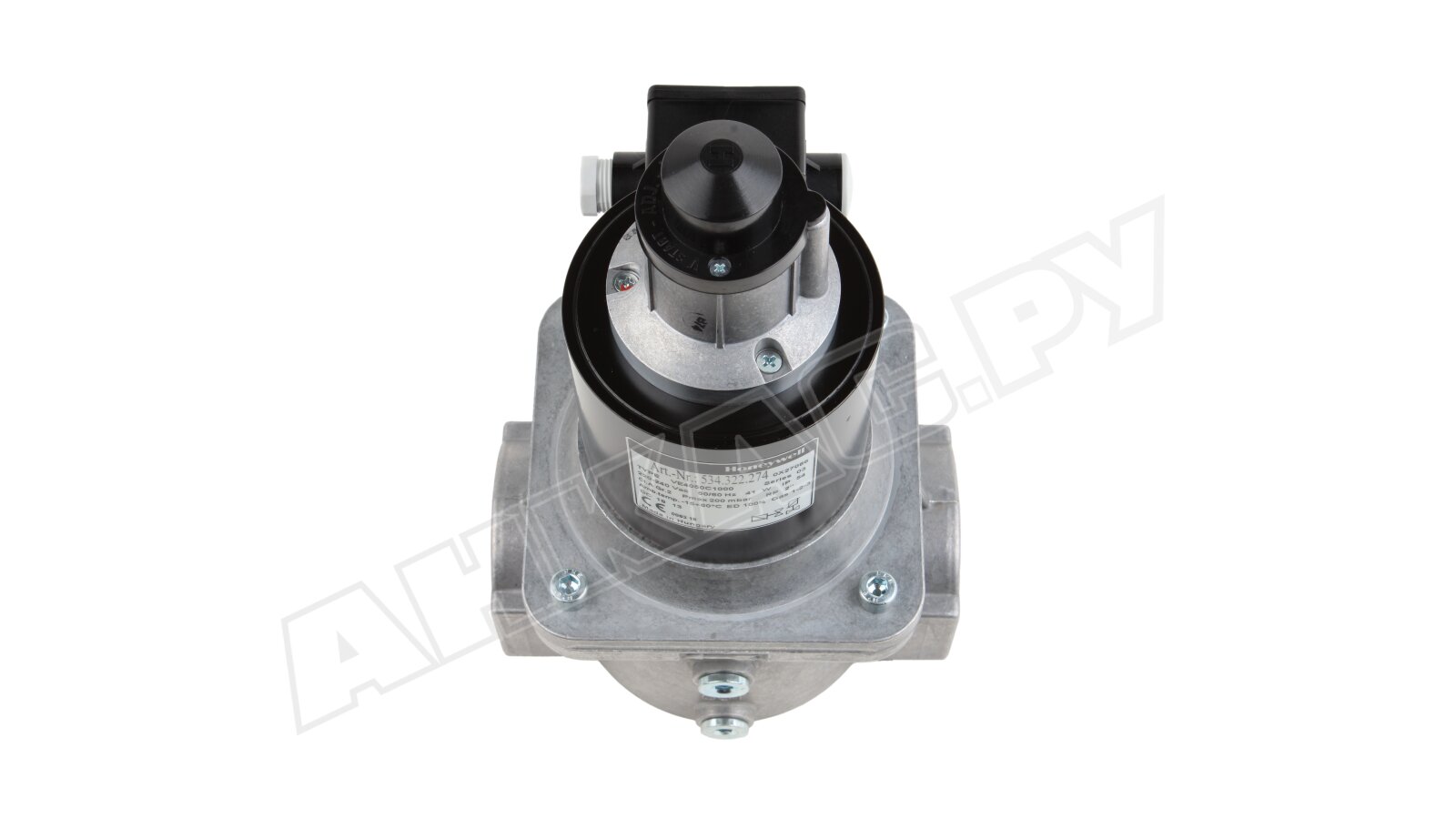

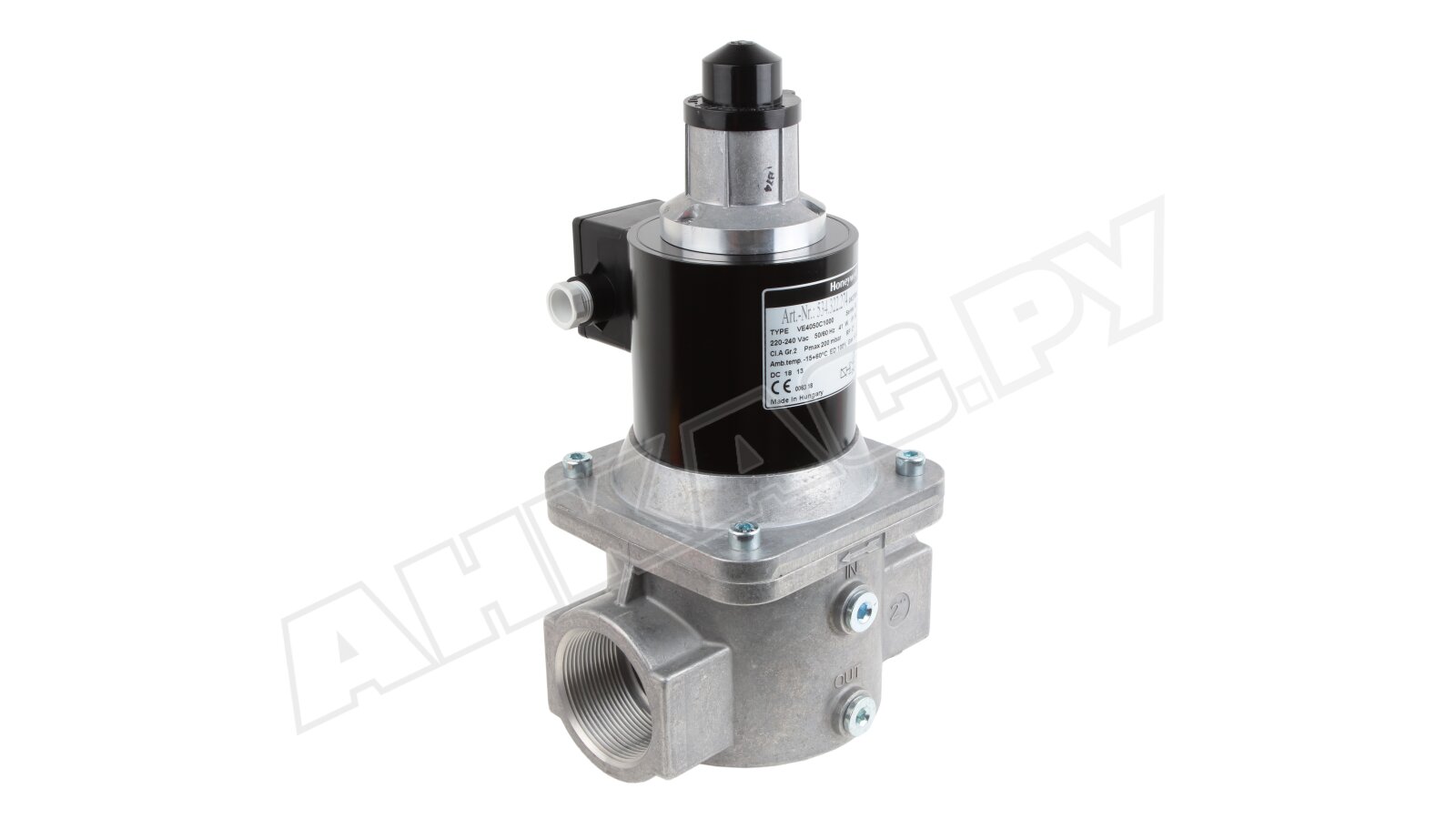

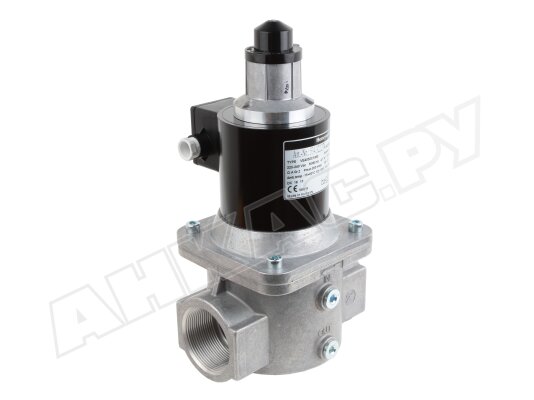

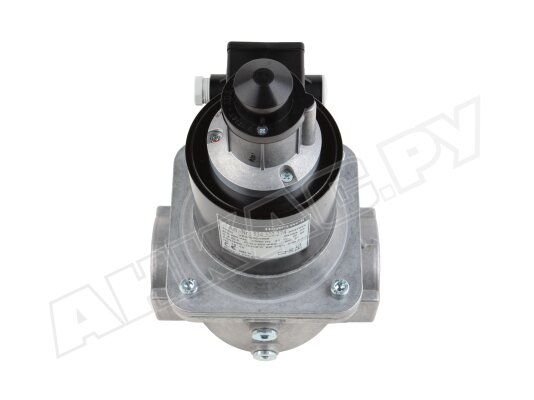

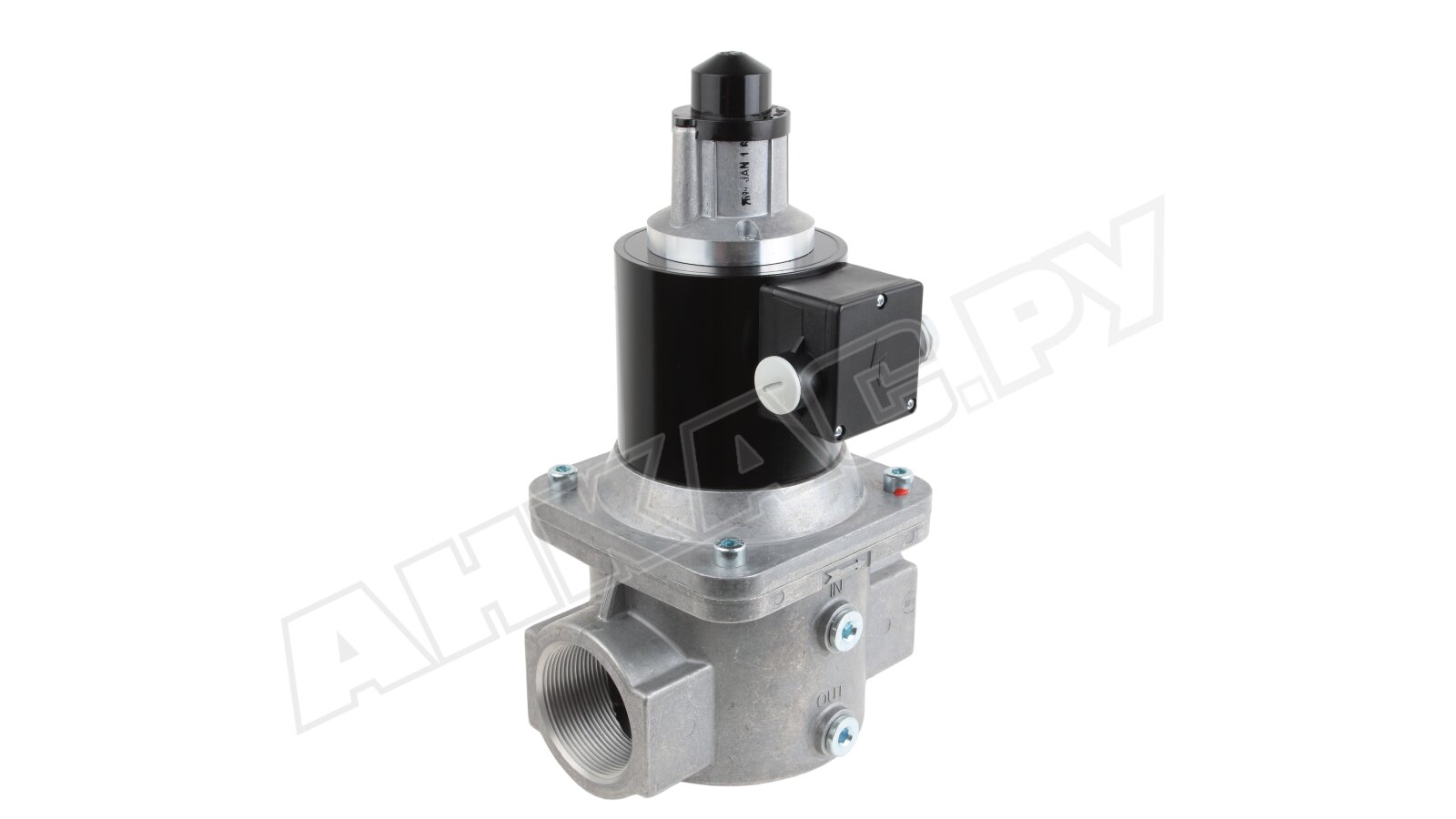

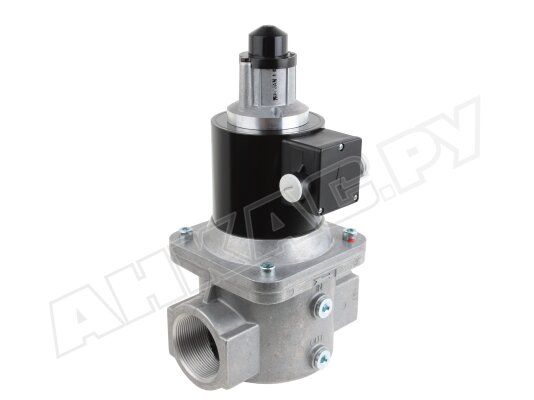

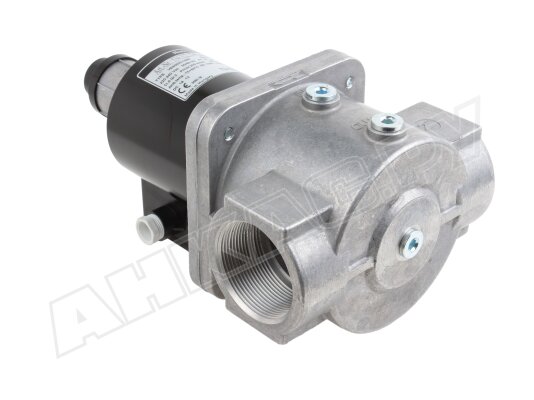

Honeywell VE4050C1000 собран в литом корпусе из алюминия. Э/м катушка защищена от воздействия пыли и влаги по стандарту IP 54. Установка в систему осуществляется вертикально или под углом до 90 градусов. Для соединения предусмотрены отверстия с внутренней резьбой Rp 2" согласно ISO 7/1. Электроподключение осуществляется через кабельный ввод PG11. В качестве опции предлагается CPI-переключатель для контроля закрытого положения.
