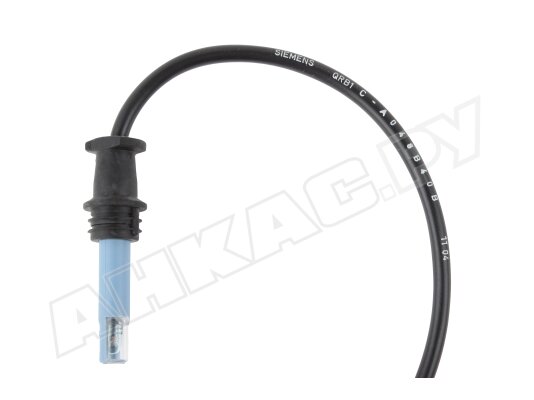

Датчик пламени Siemens QRB1C-A048B40B

Датчик пламени Siemens QRB1C-A048B40B контролирует наличие желтого пламени при работе жидкотопливной горелки с прерывистым режимом функционирования. Является частью системы безопасности горелки и в целом котла отопления. Передача сигнала осуществляется на автомат горения.

Особенности

Фоторезистивный датчик имеет небольшой корпус (длина 5 см), выполненный по стандарту электрозащиты IP40. Контроль пламени осуществляется с помощью высокочувствительного элемента – фоторезистора. Корпус соединен с двухжильным проводом из термопласта длиной 48 см.

Датчик оснащен мягкой полимерной вставкой, поэтому для монтажа на горелку требуется только единственное отверстие с поперечным пазом. Резиновое фиксирующее уплотнение и специальные ребра на вставке обеспечивают надежное удержание прибора. Направляющая пружина облегчает центрирование детектора относительно пламени горелки.

Спектральная чувствительность охватывает весь диапазон излучения желтого пламени, образуемого при сгорании топлива. Необходимо обеспечить защиту от посторонних источников света, так как детектор способен распознавать отдельные части спектра излучения, исходящего от других предметов (солнечный свет, лампа освещения и пр.).
